网络拓扑是什么#

网络拓扑指的是网络中各种服务器、交换机和其他网络设备的物理或者逻辑上的布局方式。网络拓扑是一个整体性的概念，它描述的是一个特定网络内部所有组件的总体布局和连接关系，比如在一个公司内的网络拓扑、一个数据中心内的网络拓扑，可以把它看作是整个网络的“骨架结构”。

网络拓扑的主要作用是决定网络中数据流动的路径和方式，从而直接影响整个网络的性能、可靠性和可扩展性。一个设计良好的网络拓扑能够：优化网络性能、提升网络的可靠性与纠错能力、控制成本、简化管理与维护。

常见的网络拓扑类型#

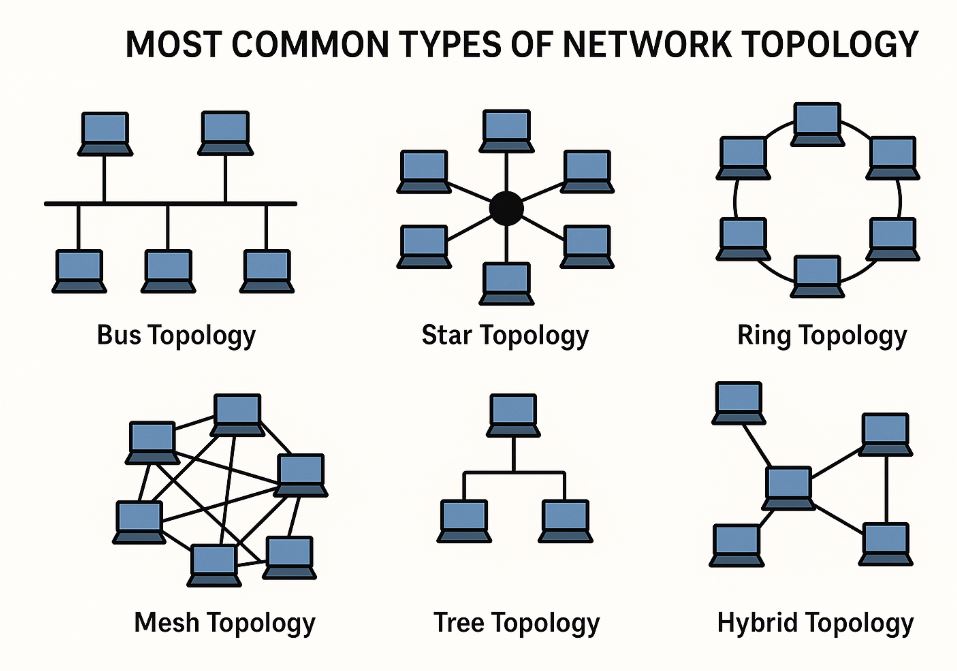

网络拓扑有多种常见的结构，这些是构建复杂网络的基础模块，如上图所示：

  • 星型拓扑（Star Topology）：所有设备都连接到一个中央节点（如交换机或集线器）。这是目前局域网中最常见的结构。

  • 总线型拓扑（Bus Topology）：所有设备共享一条单一的通信线路（总线）。结构简单，成本低，但总线故障会导致整个网络中断。

  • 环形拓扑（Ring Topology）：设备以点对点的方式连接成一个闭合的环路，数据沿固定方向在环中传输。

  • 网状拓扑（Mesh Topology）：节点之间存在多条连接路径。在完全网状拓扑中，每个节点都与其他所有节点直接相连，可靠性极高但成本也极为昂贵。

  • 树形拓扑（Tree Topology）：一种分层结构，由多个星型拓扑组合而成，形似一棵倒置的树。它易于扩展，但也存在根节点可能成为瓶颈的问题。

  • 混合型拓扑（Hybrid Topology）：将两种或多种基础拓扑结构结合起来，以满足特定的需求，兼顾不同拓扑的优点。

alt text

不同的网络拓扑结构有各自的优缺点，适应于不同的场景 。例如，星型拓扑因其易于管理和故障隔离的特点，广泛应用于企业办公网络。网状拓扑则因其极高的冗余和可靠性，成为互联网骨干网络的核心选择；树形拓扑虽然扩展性好，但其层级结构不可避免地会导致靠近根节点的交换机成为流量瓶颈，这对于需要全节点间高频通信（All-to-All）的AI负载是致命的。

AI 驱动的网络拓扑设计#

人工智能，特别是大规模深度学习模型的训练和推理，对传统数据中心网络架构提出了前所未有的挑战。随着模型参数规模从亿级迈向万亿级，计算集群从数百卡扩展至万卡乃至百万卡规模，网络通信已成为影响整体系统性能和效率的关键瓶颈。在分布式训练中，每个计算节点需在极短时间内同步梯度或参数，网络延迟和带宽直接决定了训练任务的加速比和资源利用率。

传统网络设计的目标通常是追求在成本、易用性、可靠性、性能之间做权衡，来满足多种应用的服务，并且主要设计用于处理南北向流量（客户端与服务器之间的通信）。而 AI 训练工作负载则产生大量东西向流量（服务器之间的通信），这种流量模式的根本差异使得传统网络拓扑难以满足 AI 工作负载的需求，AI 集群需要的是高带宽、低延迟、无阻塞的网络基础设施来支持频繁的节点间通信。

AI 集群设计的目标是让集群内部的大量 GPU 能够向一个计算机一样协同工作，所以 AI 集群中的网络拓扑设计的核心需求是满足大规模并行计算带来的巨大通信压力。对此，传统网络拓扑结构显露出了明显的局限性，比如树形结构存在根节点瓶颈问题，而传统以太网的丢包和拥塞控制机制不适合 AI 训练中的 all-reduce 通信模式，这些局限性促使了新型网络拓扑和通信技术的发展。目前在 AI 集群网络中主要有以下几种主流的拓扑技术：

  • 胖树拓扑（Fat-Tree）是由 Charles Leiserson 于 1985 年提出的网络结构，现已成为 AI 数据中心最主流的拓扑方案之一。其核心设计原则是保持从根到叶子的带宽不变，与传统树形结构越向上带宽越小的特点形成鲜明对比。在胖树中，越到树根，枝干越"粗"，即带宽越大，从而避免了顶层瓶颈问题

  • Clos 网络是胖树拓扑的更一般化形式，由 Charles Clos 在 1953 年提出，最初用于电话交换系统。现代数据中心中，Clos 网络通常采用多级（如 5 级）交换结构，通过多个低成本、小容量的交换机构建大规模无阻塞网络。

  • 环形拓扑（Ring）是早期 AI 加速器（如 Google TPU）中采用的互联方案。在环形结构中，设备通过点对点连接形成闭环，数据沿着环单向或双向传输。Ring 拓扑的优点是结构简单、布线成本低和延迟可预测。

  • 蜻蜓拓扑（Dragonfly）提供了另一种大规模互联方案。Dragonfly 是一种层次化分组网络拓扑，将节点分组为多个"路由器组"，组内全连接，组间通过少量连接互联。这种设计大幅减少了全局直径，使得任意两个节点间最多只需经过两跳

  • 环面拓扑（Torus）是一种多维网格结构，每个节点与相邻节点连接，边缘节点实现回绕连接，形成环面。Torus 在超算领域有广泛应用（如 IBM Blue Gene），其优点是结构规整、路径多样性和可扩展性。但 Torus 的缺点是直径较大（节点间需要多跳）和不均匀的延迟

除了主流拓扑结构外，学术界和工业界还在探索多种创新网络设计：

  • 华为提出了UB-Mesh（统一总线网格）互联架构。UB-Mesh 采用统一总线协议，将本地总线的概念扩展至数据中心级别，使不同类型端口间的通信无需额外转换，既降低了延迟，也简化了系统结构。UB-Mesh 采用分层局部多维全互连方式，通过不同维度实现任意节点间的完全连接，再由高维度连接低维度，形成混合型结构。

  • 博通则提出了Rail-Only架构，并将其集成在最新发布的 Tomahawk 6 交换机芯片中。Rail-Only 是一种高度简化的互连方案，针对 AI 工作负载的通信模式进行了优化。与传统通用网络不同，Rail-Only 专注于加速器间通信的特定需求，通过减少不必要的协议转换和路径选择开销，提供可预测的性能和低延迟

在接下来的文章中，我们将深入探讨为这些网络拓扑的设计与适用场景。
